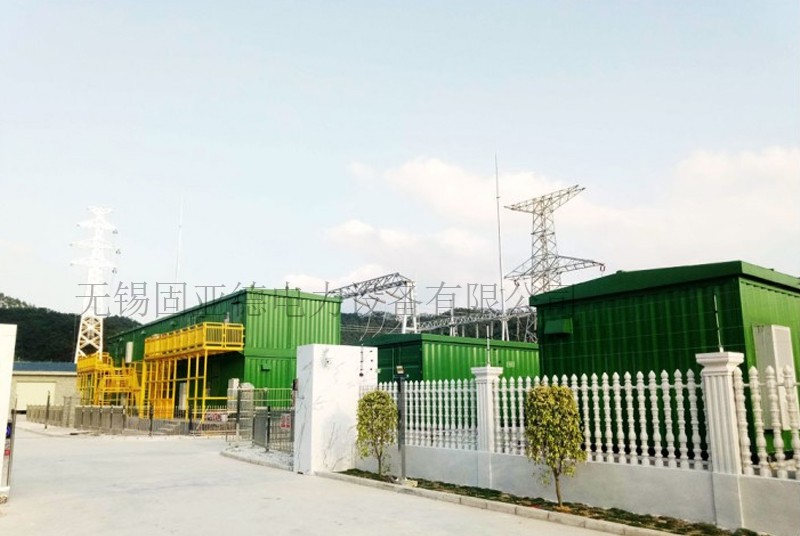

220kv，110kv雙層變電站
220kV及以下模塊化智能預制艙式變電站是國家電網重點推廣的新一代智能化變電站，具有安全可靠、占地面積小、建站周期短、外觀小精美、使用壽命長、無輻射、低噪音、布局靈活等優點。
變電站全部設備采用積木模塊化的設計理念，各模塊實現了工廠化生產、裝配式建設。
艙體外觀可實現定制化，融合使用環境主題文化，與周邊環境融為一體。
模塊化變電站根據站址地形靈活布置，充分解決城市中心變電站征地難、建設難、落地難等難題，開啟變電站建設新紀元
優點
快—建造周期4個月（工廠預制+現場組艙）；較常規變電站縮短50%。
省—工廠預制化/模塊化/標準化/裝配化；較常規變電站節省20%-30%；
小—占地面積小，較常規變電站建設占地縮小50%-70%。
靈活—可根據遠期規劃分期建設；實現變電站整體異地遷建
可靠—防水/防塵/防火/耐腐/抗震等均經過第三方權威認證，各方面性能全面優于常規變電站
一、項目概況
1、項目位于廣西省靈山縣平山林場加工廠：距離靈田縣縣城約33km，第一段路：省道308，長度約20km；第二段路：政府建造公路，長度約8km；第三段路：風電場自建道路，長度約5km
2、項目規模大：（1）艙體：共計需要20余車才將艙體及附件部分運輸至項目現場。
3、現場拼裝工作量大，且對現場環境要求比較高。降雨等突發情況會對艙體內部設備造成無法挽回的損害。
二、現場勘察目的：
1、由于項目工程比較大，且天氣情況對電站預制艙的拼裝效果造成非常大的影響，對施工周期提出了嚴格的要求；且本項目現場施工對場地空間等施工條件也有著非?？量痰男枨蟆榱舜_保項目進度、項目質量等主要指標。特安排本次項目前期勘察活動。
2、對現場施工條件做進一步的確認；
3、確保項目現場拼裝工作能夠得以順利進行，提出現場拼裝不滿足項，提出現場施工障礙；
4、根據勘察及分析現場條件，制定針對性施工計劃；降低現場施工風險
5、為現場拼裝人員提供詳細、明確的指導意見，及拼裝計劃，確保現場拼裝工作有序進行。
項目現場拼裝工作需要的場地空間、拼裝時間、吊機與運輸車輛配合等等均對
現場勘察總結：
1/有一處樹枝及幾處橫跨道路電線直接影響運輸
樹枝問題建議及時溝通，及時處理。
另外需要準備2只長度≮4m絕緣支撐桿，當遇到電線或者較輕樹枝時可臨時支撐以滿足通行要求
2/第二段及第三段運輸時請嚴格控制運輸速度，且注意避讓障礙物以免造成貨物損壞。
建議全程人員引導/跟蹤
3/進升壓站爬坡道路運輸風險較高
建議考慮牽引措施或者滿足貨車在升壓站腳下就可以滿足吊裝條件應急預案
4/升壓站圍欄外基本沒有任何空間，內部空間綜合樓旁邊空間較大，可同事停放3-4輛車空間。基礎之間空間非常有限，且目前施工人員相對較繁雜
建議吊裝/拼裝計劃按照由內向外/由重到輕的基本原則制定，以減小吊裝風險及拼裝難度。
5/所有在工廠預裝柜體均需要特殊加固處理
6/艙體與車廂固定需要考慮特殊加固處理
遺漏之處，另行補充！
