無錫固亞德電力設備有限公司是一家致力于生產、銷售、服務于一體的預裝式變電站預制艙殼體生產廠家!
當前位置:首頁產品中心功能分類35kV變電站

Product Center

產品中心

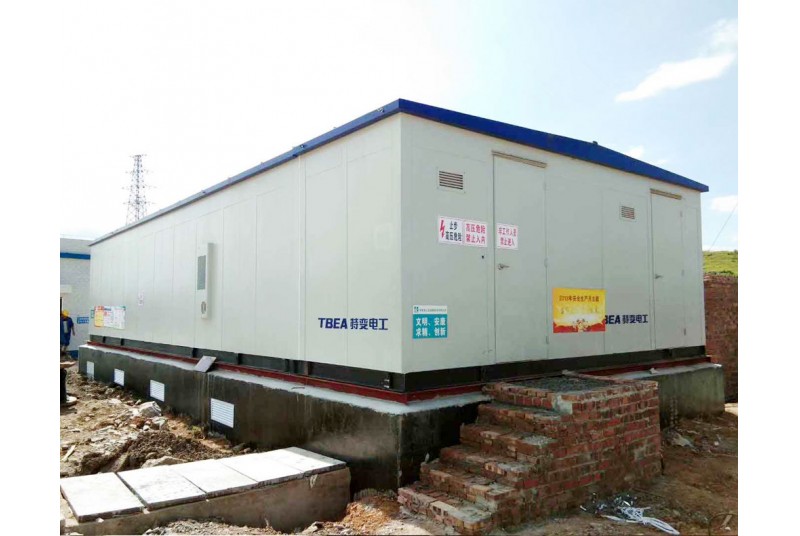

光伏-35kv變電站預制艙


2019-04-15
+ 產品簡介 +

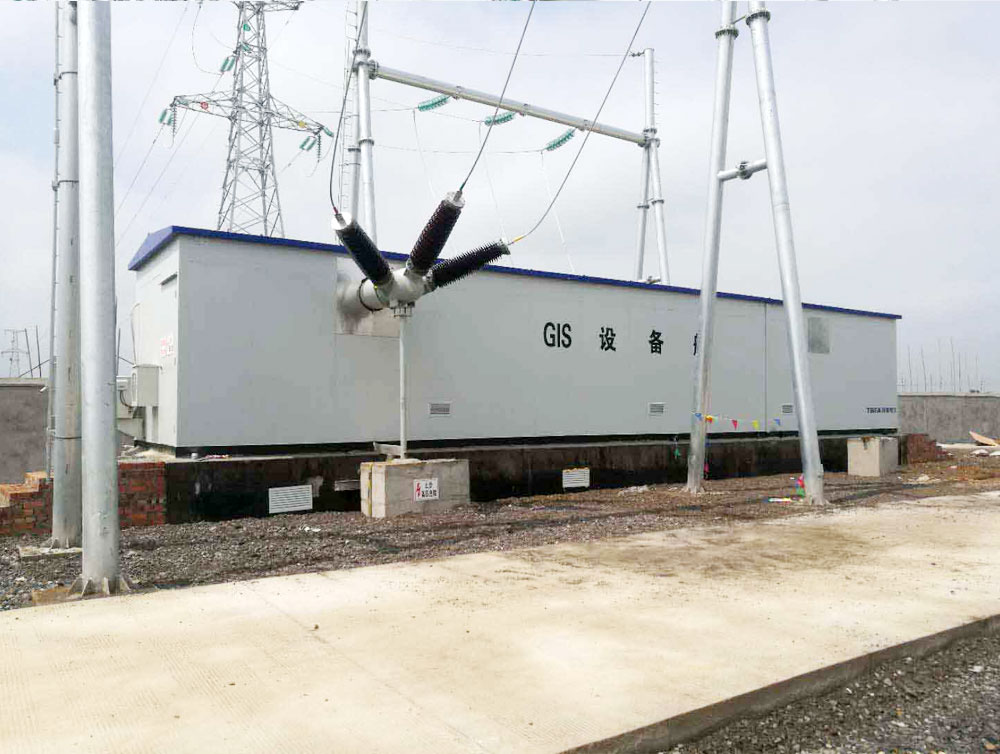

預制艙包含:35kV預制艙;10kV預制艙;二次設備預制艙;GIS預制艙
總體要求

1.戶外運行,要求抗沖擊能力強,防盜、防破壞能力強;

2.防腐能力強,保證40年不生銹;

3.外形美觀、大方、協調;

4.密封箱體,防塵、防潮、防凝露;

5.體積小巧,結構緊湊;

6.供貨方應提供各預制艙的平面示意圖,尺寸、顏色、材質及安裝位置等由供貨商提供圖冊,項目業主單位確定。注意艙體檢修后門的位置、尺寸必須與艙內盤柜相適應。

7.★艙體部分需在投標文件中提供具有相應資質的第三方出具的型式試驗報告;

8. ★艙體部分需在投標文件中提供抗震型式試驗報告,抗震等級不小于8度;
+ 更多詳情 +

整體要求

(1)預制艙艙體具備良好的抗震性能和抗風性能。艙體內開關柜不會因起吊運輸造成的變形影響開關、隔離等設備的操作、運行。

(2)預制艙整體防護等級不低于IP43,具備防塵、防潮、防凝露的效果;艙體接縫處防護等級不低于IP54,艙體內部采用鋼板及阻燃絕緣隔板嚴格分成各個隔室, 各個隔室之間的防護等級為IP40。

(3)艙體的底架部件由型鋼焊接而成,框架、門板及頂蓋均采用優質冷軋鋼板經噴砂、熱噴鋅防腐處理工藝或采用不銹鋼材質,厚度應根據承力及壽命要求設計,確保整個預制艙的保溫和防火性能。內部填充物采用建設部許可的聚氨酯防火保溫材料,確保整個預制艙的保溫和防火性能。

(4)艙體所有鎖盒采用戶外鋁合金鎖盒并配置工程塑料電力專用鎖。艙體金屬構件應進行在40年內不銹蝕的防腐處理,艙體外殼采用冷軋鋼板經熱噴鋅防腐或采用不銹鋼板制作,金屬材料噴涂前必須經過噴砂處理,以增強防腐層的附著力,并均勻一致。

(5)為確保艙體的高低壓、自動化、變壓器等設備的可靠運行,并實現防塵、防潮、防凝露,預制艙艙體均需要密封。采用硅橡膠或三元乙丙材料制作的密封條,是長壽命(保證10年以上的使用壽命)、高彈性產品,高壓和低壓的進出線電纜孔采用方便于密封的敲落孔,為確?,F(xiàn)場電纜連接后的有效密封,預制艙廠家應隨設備配置電纜多徑密封件。

(6)預制艙外殼形狀應不易積塵、積水,艙體頂蓋應有明顯散水坡度,不應小于5°,頂蓋邊沿應設有滴水沿,防止雨水回流進入艙體。艙體制作盡可能少用外露緊固件,以免螺釘穿通外殼使水導入殼內;對穿通外殼的孔,均應采取相應的密封措施,若實在無法避免使用外露緊固件,則必須選用不銹鋼緊固件,防止緊固件生銹。

(7)外殼的門板和框架若采用鉸鏈聯結,應將鉸鏈設計在外殼的內側,制成暗鉸鏈。門板安裝鉸鏈和門軸等活動部件必須采用不銹鋼材料制作,保證在艙體的使用年限內,活動處不生銹。

(8)預制艙應具有良好的防腐性能,保證艙體在40年內不銹蝕,其他艙體附件應達到同等的使用壽命水平。

(9)預制艙應具備良好的隔熱保溫性能,保證艙體內溫差不因外界環境溫度變化大范圍浮動;保證產品在一般周圍空氣溫度下運行時所有電器設備的溫度不高于其允許的最高溫度,不低于其允許的最低溫度。

(10)預制艙壁板主要材質需具備較好的抗老化能力,需由專業的第三方機構出具預制艙壁板主要材質的抗老化實驗報告。

(11)預制艙內火災探測及報警系統的設計和消防控制設備及其功能符合現行國家標準GB 50116-2013《火災自動報警系統設計規范》等相關標準的要求。

(12)預制艙的接地系統符合 GB/T 50065-2011《交流電氣裝置的接地設計規范》等相關標準的要求。

(13)預制艙內的照明設計應符合DL/T 5390-2014 《發電廠和變電站照明設計技術規定》等相關標準的要求。

(14)預制艙應具備良好的隔絕電磁輻射及消音降噪功能,符合GB12348-2008 《工業企業廠界環境噪聲排放標準》、《HJ/T 24-1998 500kV超高壓送變電工程電磁輻射環境評價技術規范》等相關標準的要求。

(15)預制艙外表面應為平整平面,不允許采用壓型鋼板等表面不平整的外部圍護結構,便于后期的LOGO噴涂或彩繪處理,確保艙體外觀色彩大方、協調、無光污染,內部色彩要與艙體內部安裝的電器設備顏色相協調

(16)所有門應向外開,開啟角度大于90°,并設置定位裝置。門裝有把手和暗鎖,門的設計尺寸與所裝設備的尺寸相配合。檢修走廊的門應采用內外可方便開啟的安全門鎖,并具備防止內部有人時,門鎖鎖死的功能,通道門設門控自動開閉+手動開閉的照明設施。

(17)在預制艙的每臺艙體內部各安裝自動煙感系統,煙感傳感器安裝在艙體的頂部,煙感信號同變電站自動化系統相連,并通過保護裝置將艙體內的煙感信號傳入主站,可及早發現火情,防止事故的擴大。







?
