調相機是一種特殊運行狀態下的同步電機，當應用于電力系統時，能根據系統的需要，自動地在電網電壓下降時增加無功輸出。在電網電壓上升時吸收無功功率，以維持電壓，提高電力系統的穩定性，改善系統供電質量。
SVG是典型的電力電子設備，由三個基本功能模塊構成：檢測模塊、控制運算模塊及補償輸出模塊。其工作原理為由外部CT檢測系統的電流信息，然后經由控制芯片分析出當前的電流信息、如PF、S、Q等；然后由控制器給出補償?shù)尿?qū)動信號，最后由電力電子逆變電路組成的逆變回路發出補償電流。

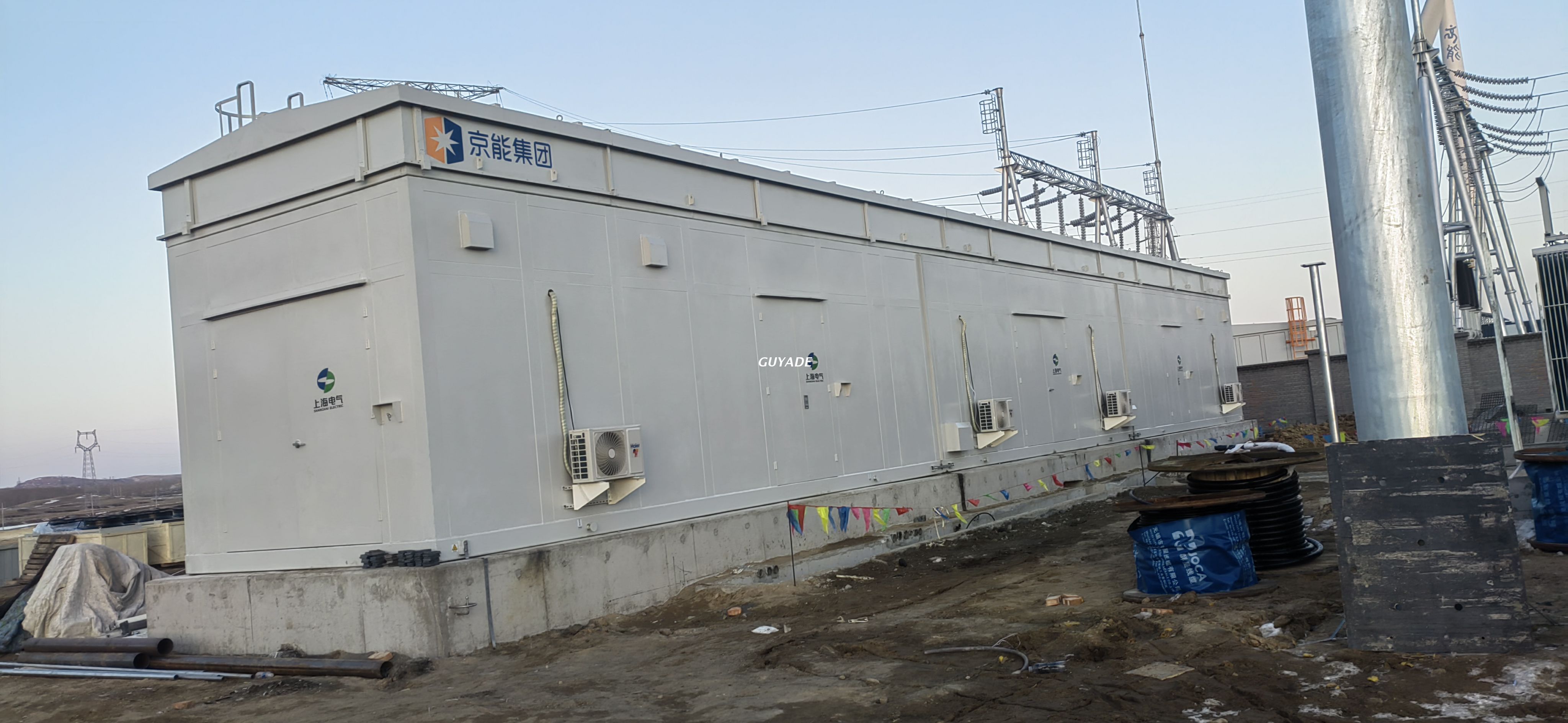

SVG靜止無功發生器采用可關斷電力電子器件（IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。
